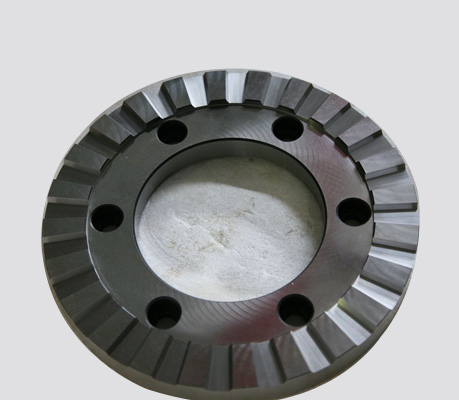

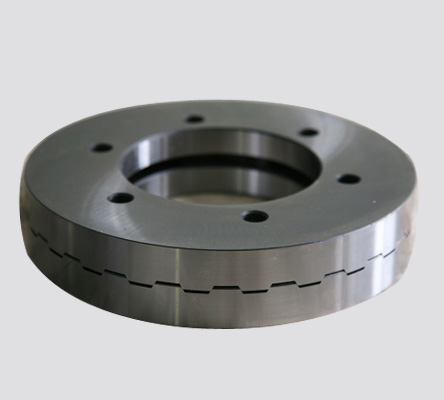

端面齿加工/端面直齿加工/端面弧齿加工
齿盘规格从Φ50到Φ1200,以高精度母机生产。既可以根据图纸加工端面弧齿盘零件,也可以根据用户需求,我们独立设计加工零件及其量规。
端面齿加工/端面直齿加工/端面弧齿用途:
联轴器:由于其高刚性和自动定心功能的特点,使其在发动机中已得到普及应用,相信在不久的将来定会在造船、发电等行业中推广。
分度定位机构:由于其高分度精度的特点,使其*可以取代直齿盘(鼠牙盘),且加工效率得到提高。
外 径 | ||||||||||||||||||||
齿数 | 100 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | 1000 |
60 | ● | ● | ● | ● | ● | ● | ||||||||||||||
72 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
120 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
144 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
180 | ● | ● | ● | ● | ||||||||||||||||
240 | ● | ● | ● | ● | ||||||||||||||||
360 | ● | ● |
端面齿加工/端面直齿加工/端面弧齿特点及应用
特点 | 优点 |
分度精度高 | 分度精度可达到±2″ |
分度范围大 | 采用差动端齿分度装置可以实现zui小分度为0.25º |
精度的重复性及持久性好 | 使用越久,精度越好 |
高刚性 | 力矩性能高 |
结构紧凑,便于维护 | 多次拆卸不损失精度 |
